Как включить автомат в щитке: выбор, монтаж и проверка установки
В электрическом щитке содержится множество компонентов, таких как контакторы, импульсные реле, выключатели нагрузки и, конечно же, автоматические выключатели. Все эти устройства являются модульными и выполняют определенные функции. Если вас интересует, как правильно включить автоматический выключатель в щитке, мы можем рассмотреть соответствующие инструкции.
Наша сегодняшняя задача – разобраться с автоматическими выключателями, какое их назначение, какие они бывают, а также, правильное подключение. Это будет полезно тем, кто не слишком искушён в электронике, но задается вопросом, как заменить старый автомат.
Основные задачи

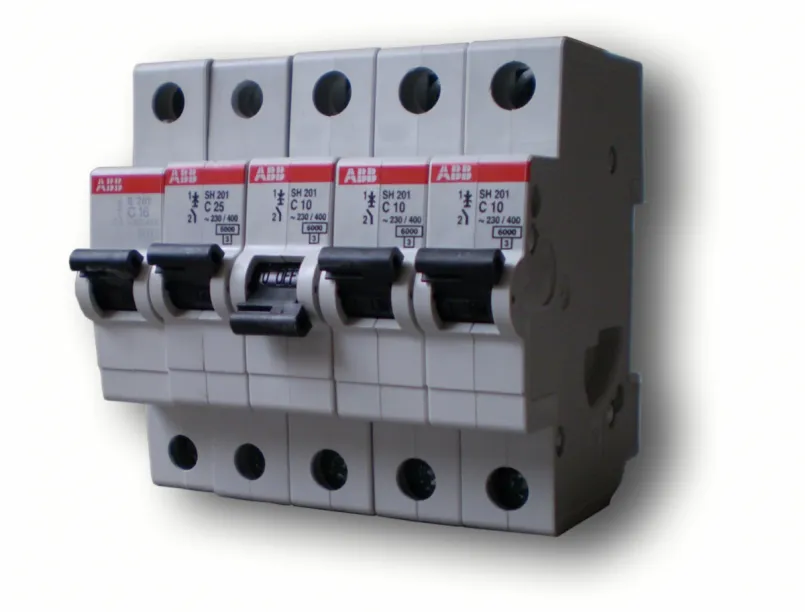

Автоматические выключатели или простым языком автоматы предназначены для коммутации, или отключения-включения электрической цепи. Специальный рычажок отвечает за включение и выключения электричества. Помимо этого, исходя из названия, он может делать это без участия человека. Автоматическое отключение происходит при превышении током допустимых значений и возникновении короткого замыкания.
Яркий пример – вы включили в сеть несколько мощных электроприборов, вроде утюга, чайника, микроволновой печи, ток превысил допустимые показатели и автомат отключил питание. В противном случае, могла расплавиться изоляция, возникнуть короткое замыкание.
Кроме этого, стоит учитывать важный момент, которым многие пренебрегают – автомат не защитит от поражения током человека. Его основная функция – держать в сохранности провода, кабели, и электроприборы.
Строение
Автомат является сложным устройством, а в современных моделях присутствуют электронные блок, которые улучшают работу устройства. Классический выключатель содержит клеммы для входа и выхода. Последний соединен с биметаллической пластинкой, которая гнется от нагрева и тем самым выключает изделие.

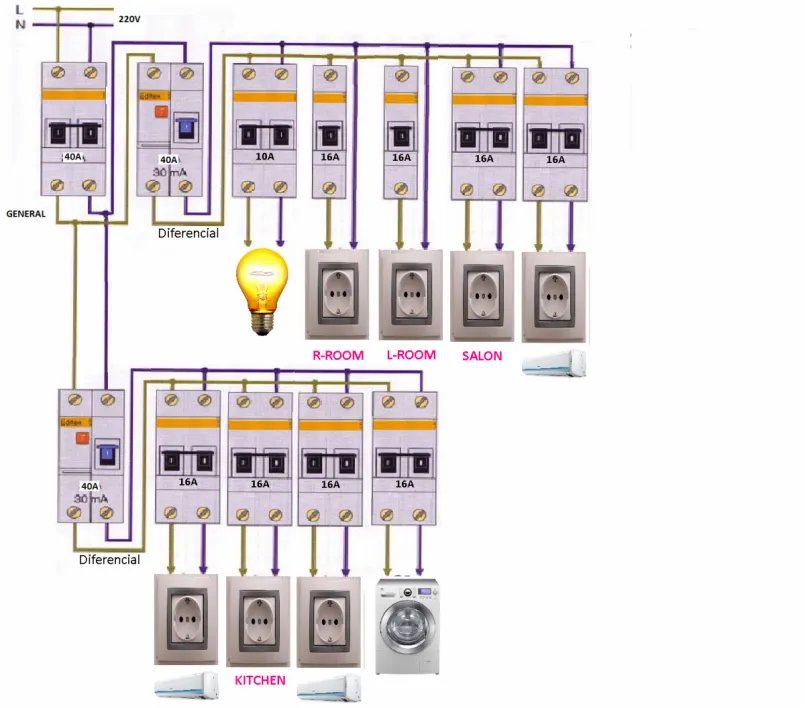

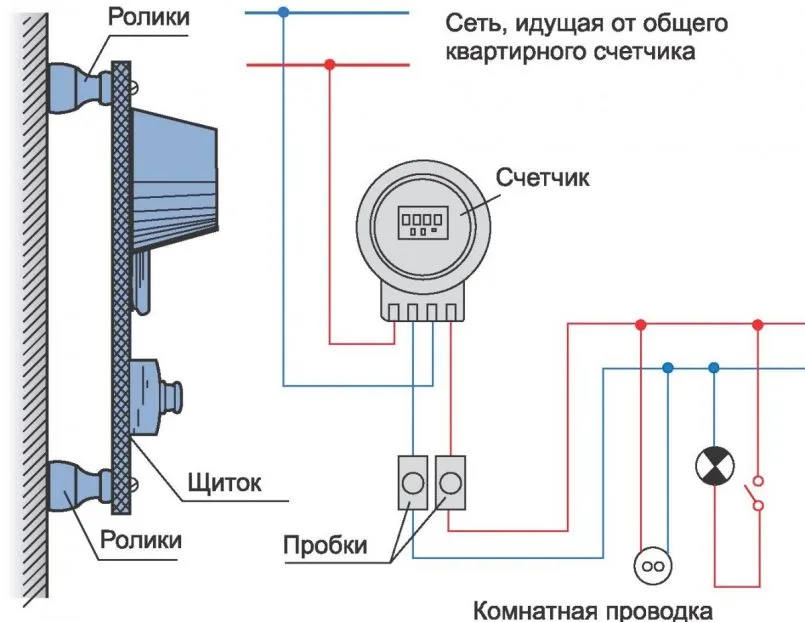

При коротком замыкании, ток в соленоиде электромагнитного расцепители создает магнитные потоки, которые могут разомкнуть цепь, воздействуя на пружину. В качественных изделиях, все это происходит за доли секунд. Схемы устройства и подключения автоматов помогут вам разобраться с их принципом работы.

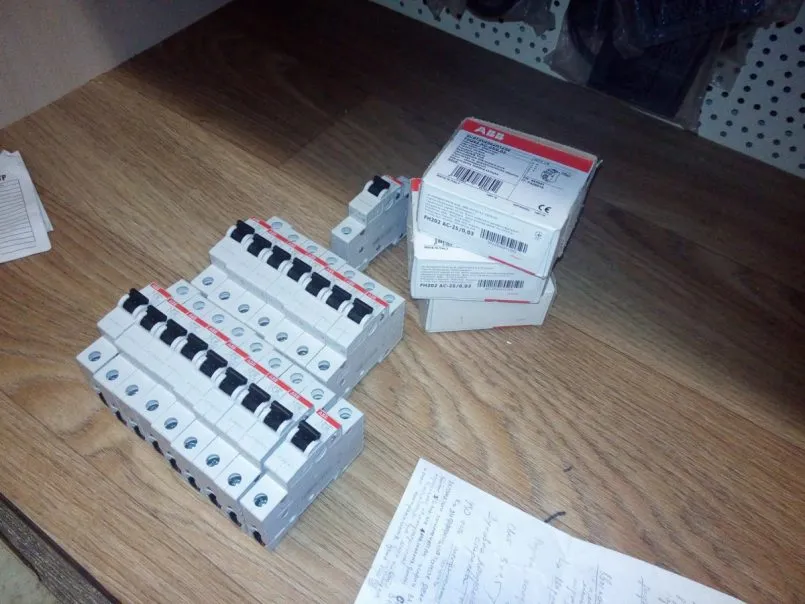

Выбираем изделие

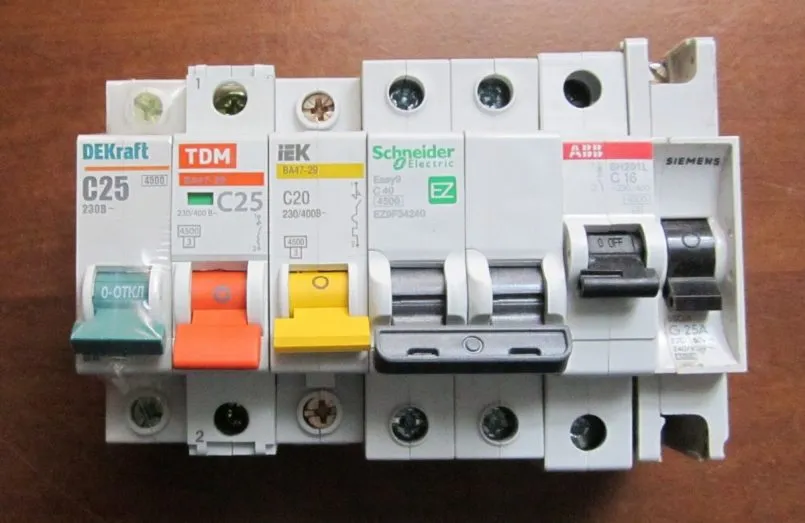

Автоматический выключатель выбирается, исходя из используемых кабелей, а также характера нагрузки. Каждое устройство промаркировано и обозначены основные характеристики работы.
Помимо торговой марки, стоит обратить внимание на номинальное напряжение и частоту, номинальный ток. Номинальная отключающая способность указывает допустимое значения для тока КЗ, которое автомат сможет отключить – обычно, для быта хватит от 4 до 6 кА.
Монтаж и включение
Инструкция, как подключить автомат, предназначена для «неопытных» пользователей – профессиональные электрики справляются с этой задачей очень быстро. Сразу стоит сказать, что в электрических щитках есть специальная рейка, на которой закрепляются выключатели. Поэтому, подготовьте стандартный набор инструментов – отвертки, кусачки, стриппер.
Для начала, обесточьте питание щитка и убедитесь, что напряжение отсутствует – индикаторная отвертка поможет с этим делом. Установите автомат в нужную позицию, и если есть необходимость – поставьте ограничители.

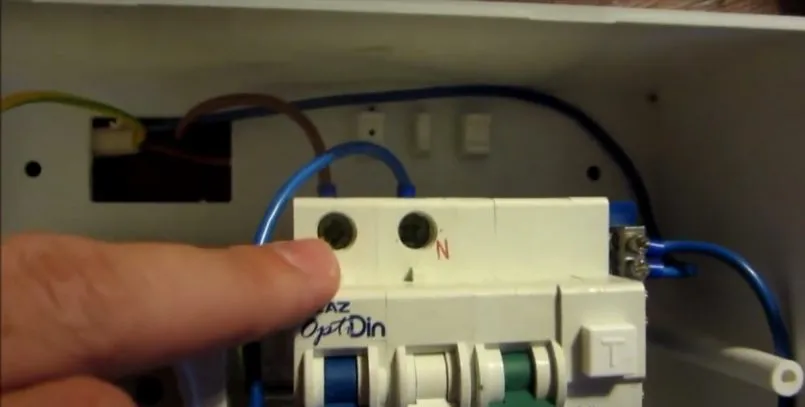

Верхний контакт должен быть соединен с фазой аппарата ввода, а нижний – с фазой цепи, которую нужно «защищать». В случае с двухполюсным выключателем, левая клемма подключается к фазе, а правая – к «нулю». Нижний левый контакт, в свою очередь, уходит на фазу вашей цепи, а правая клемма — на ноль.
Далее, стоит уложить грамотно все кабеля, чтобы входящие были у верхних клемм, а выходящие – у нижних контактов. Пластиковые хомуты помогут объединить все в пучки. Старайтесь не допускать резких поворотов провода, иначе он будет ломаться в этих местах. Также, не должно быть натяжения.

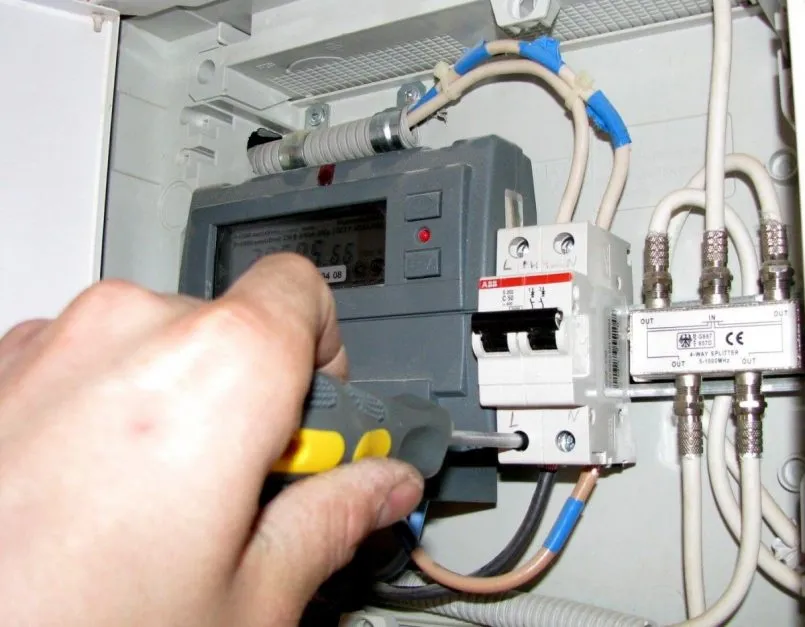

Для подключения автоматов своими руками, подведенные кабеля нужно подготовить – снимаем немного изоляции, поместите в соответствующие клеммы и затяните их. Если используются многожильные провода, используйте специальные наконечники и ни в коем случае, не используйте паяльник для того, чтобы облудить их.

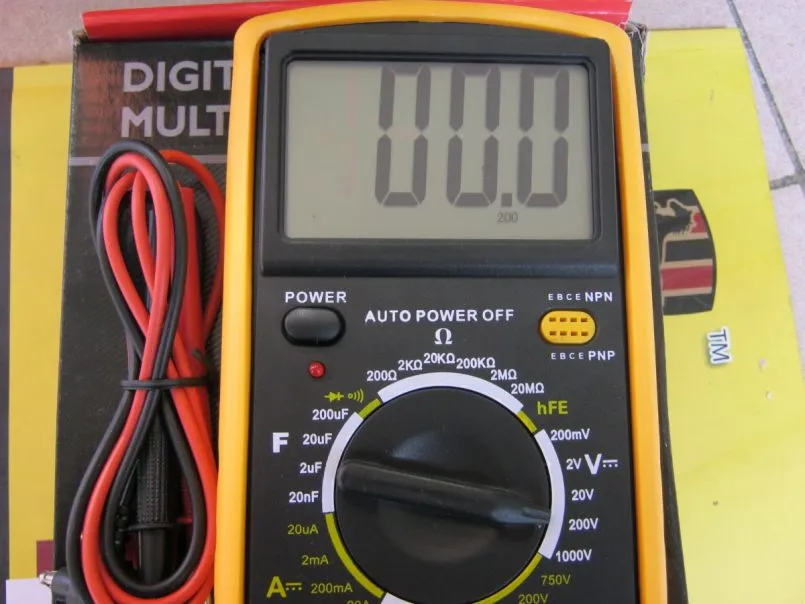

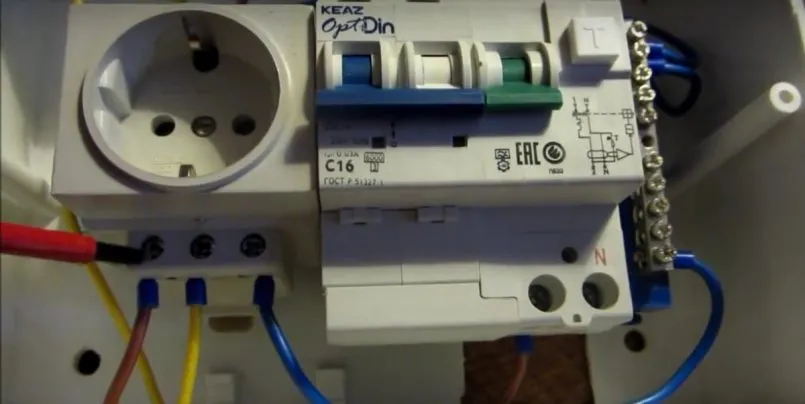

Включите напряжение и проверьте мультиметром, входное и выходное напряжение изделия. Автомат, лучше всего, промаркировать – так вы не запутаетесь, к какой защищаемой цепи принадлежит устройство.

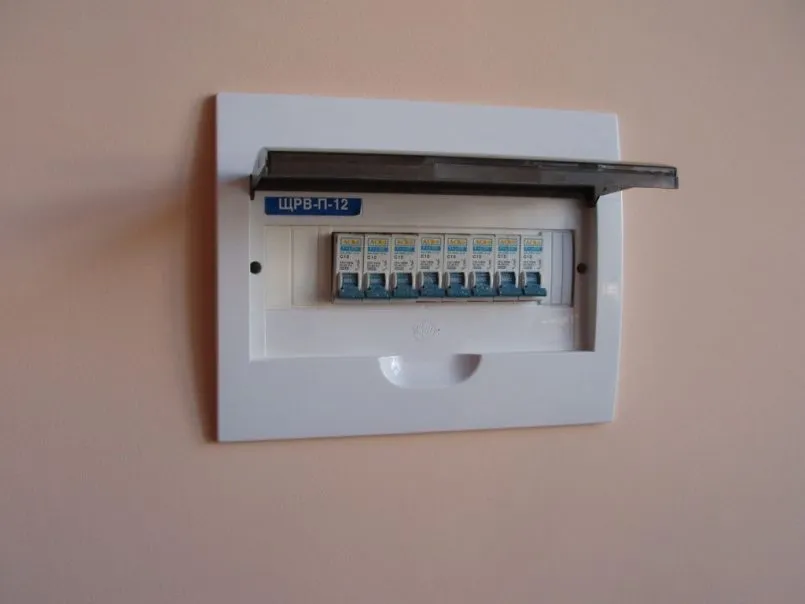

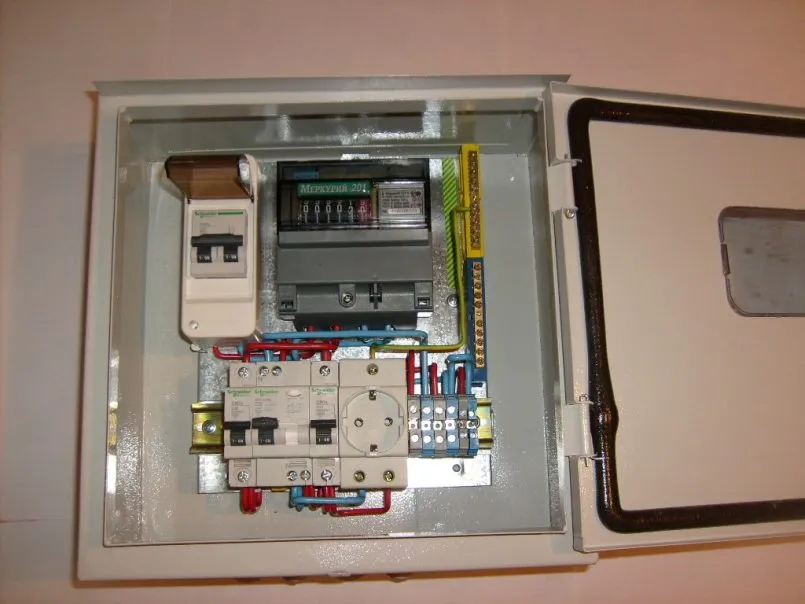

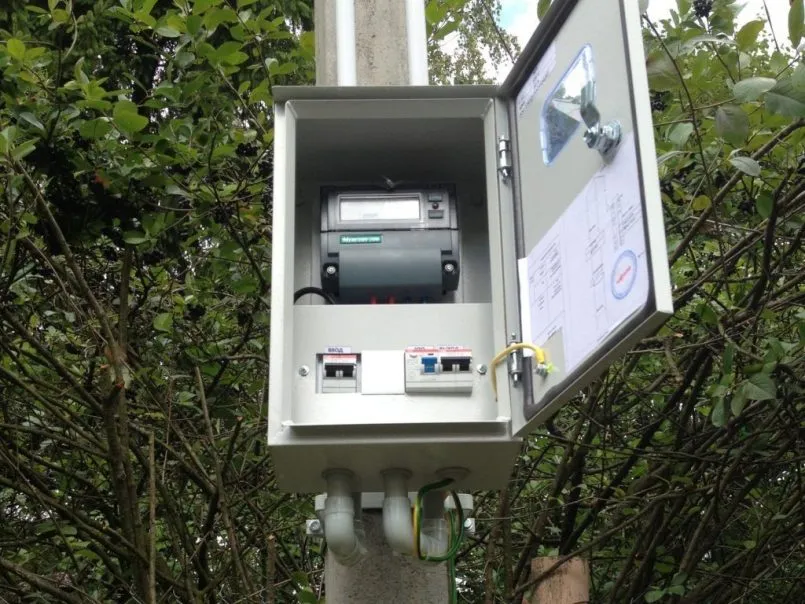

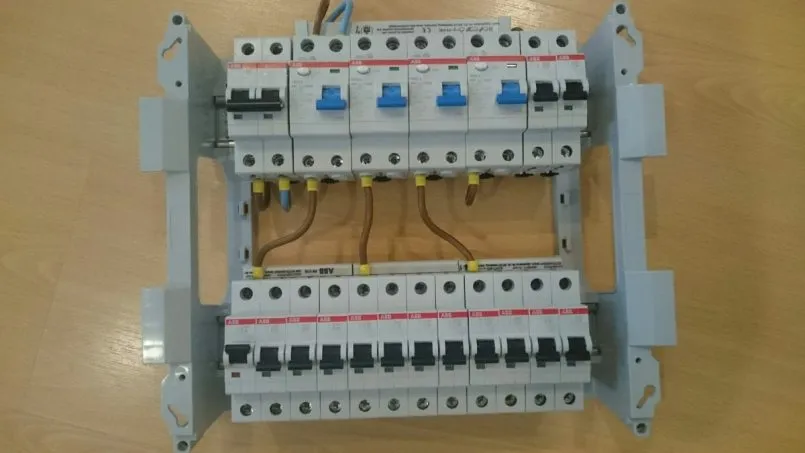

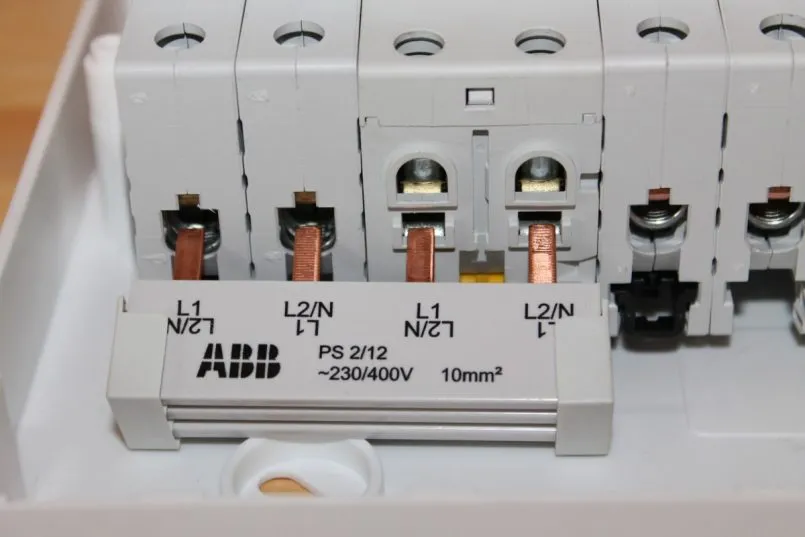

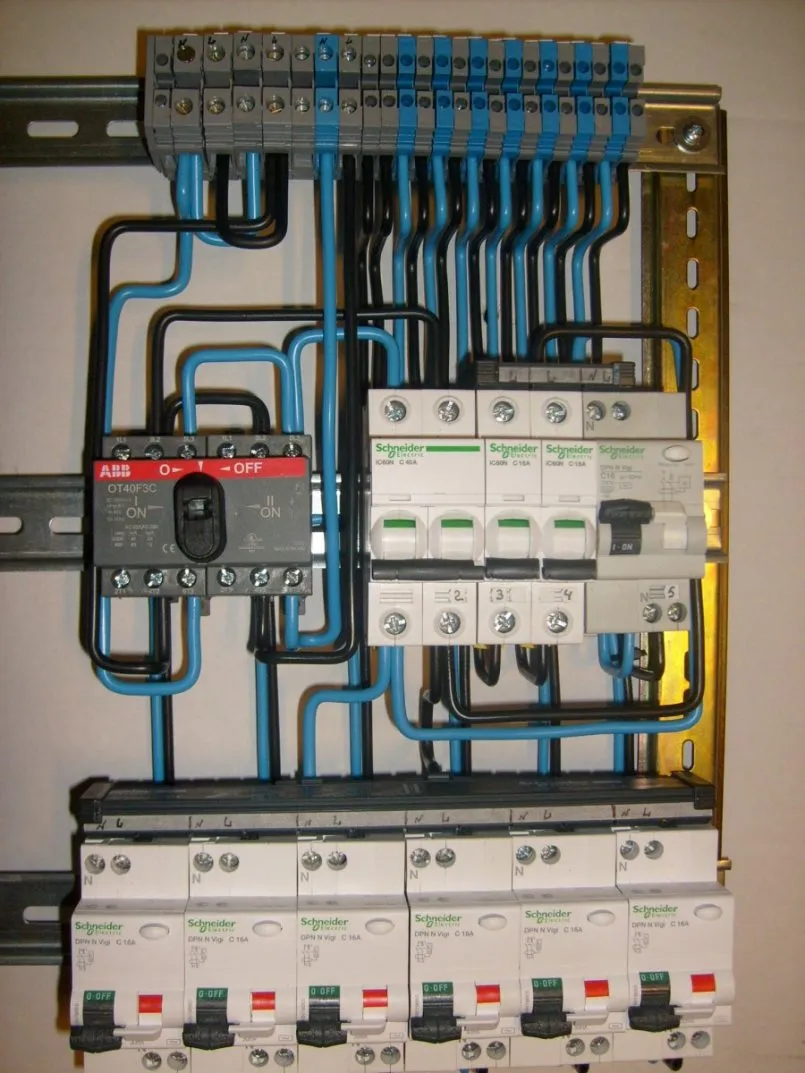

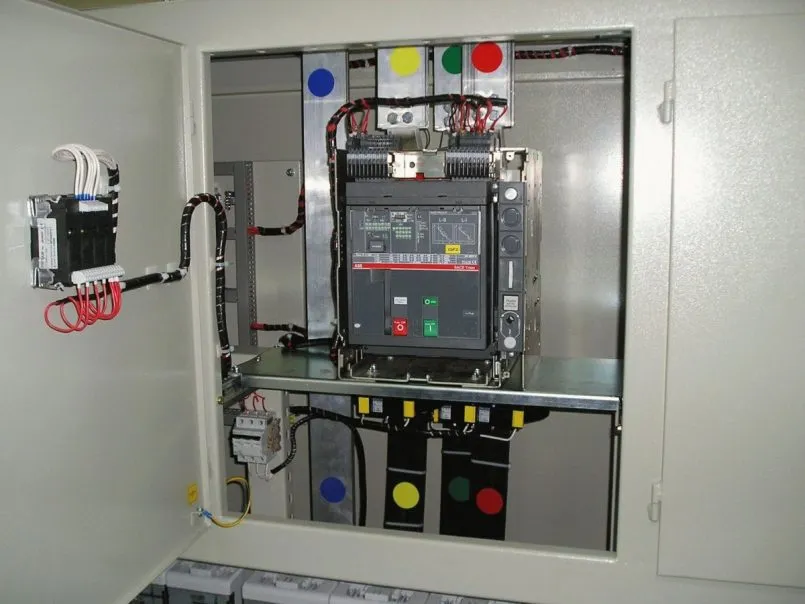

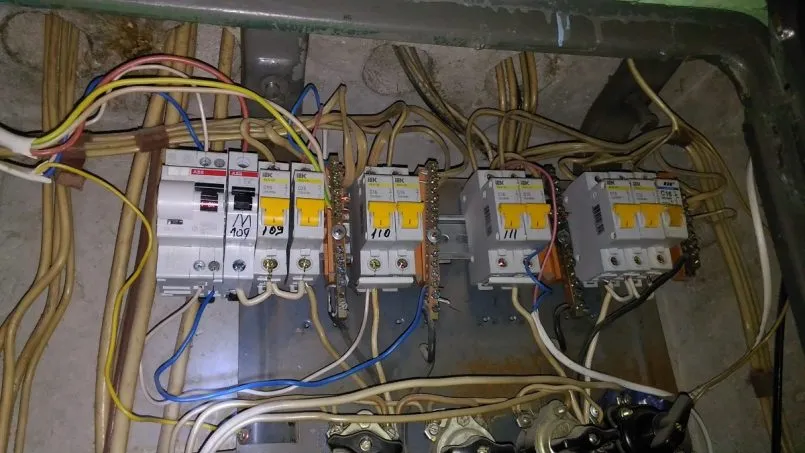

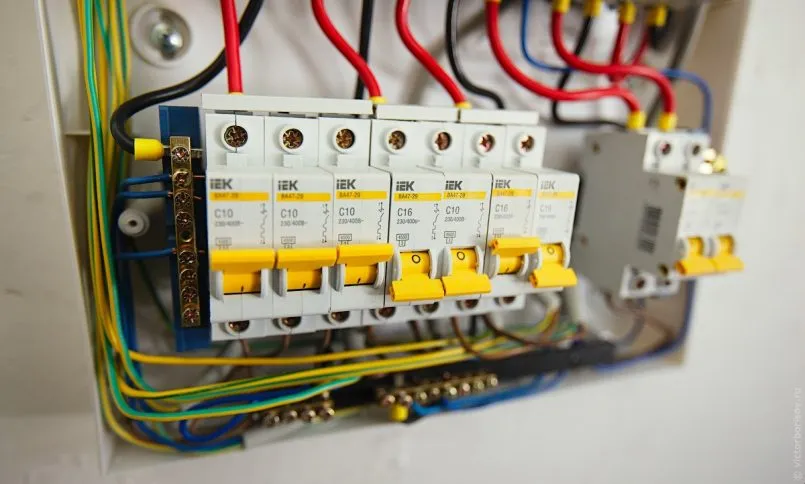

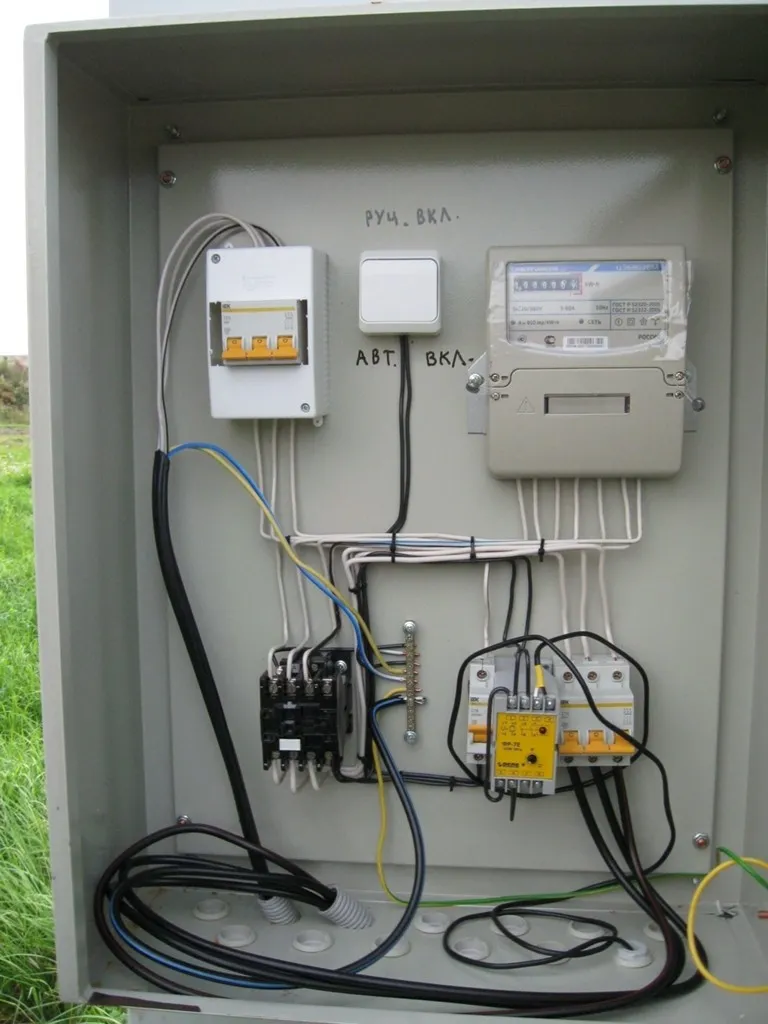

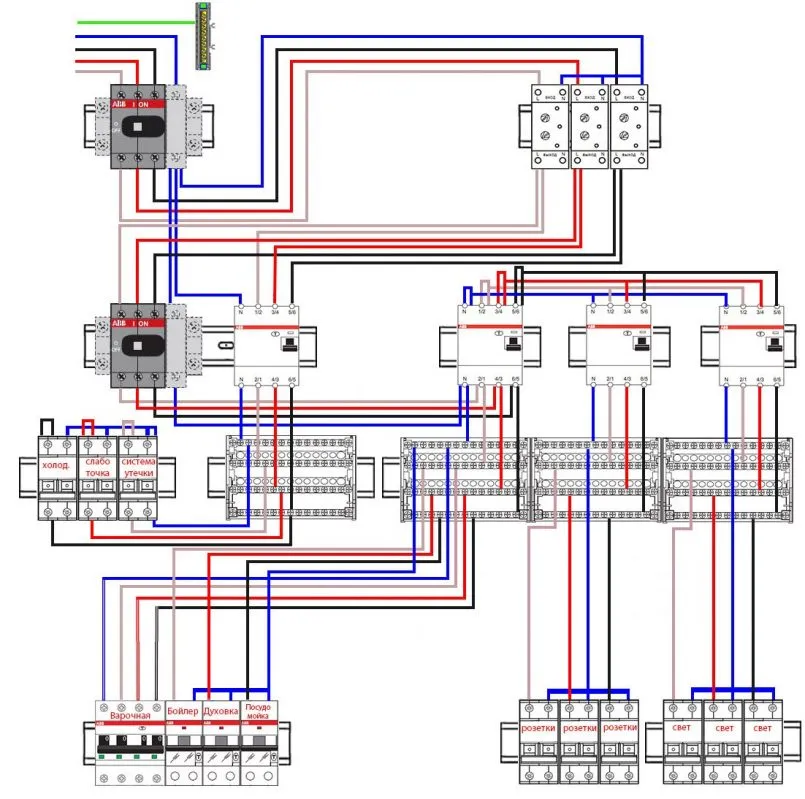

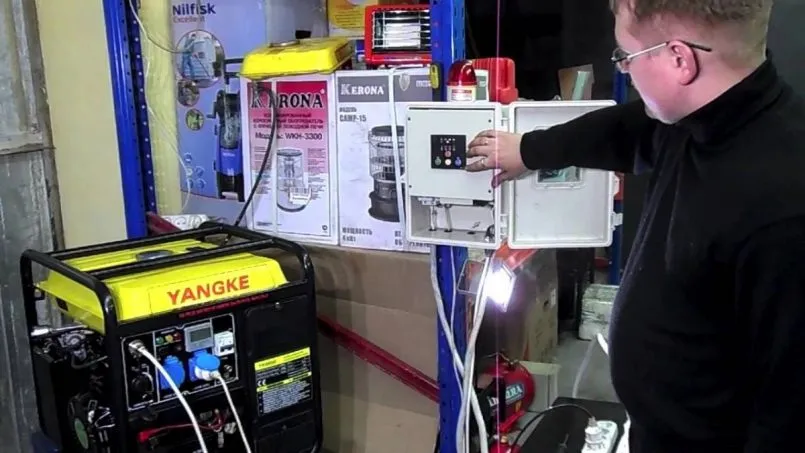

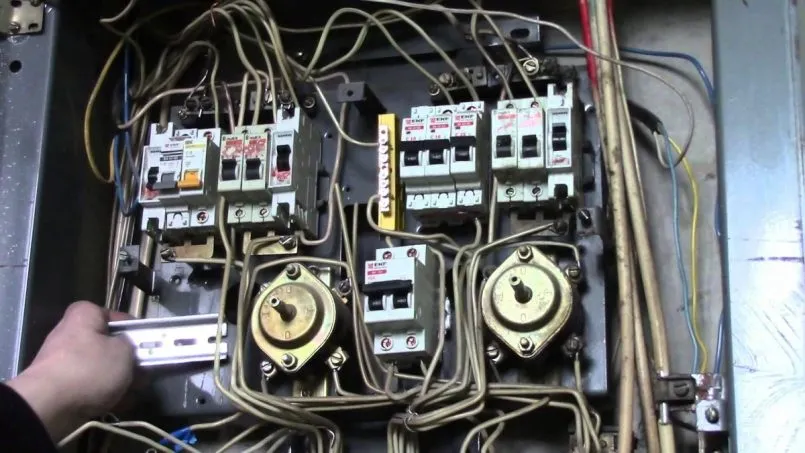

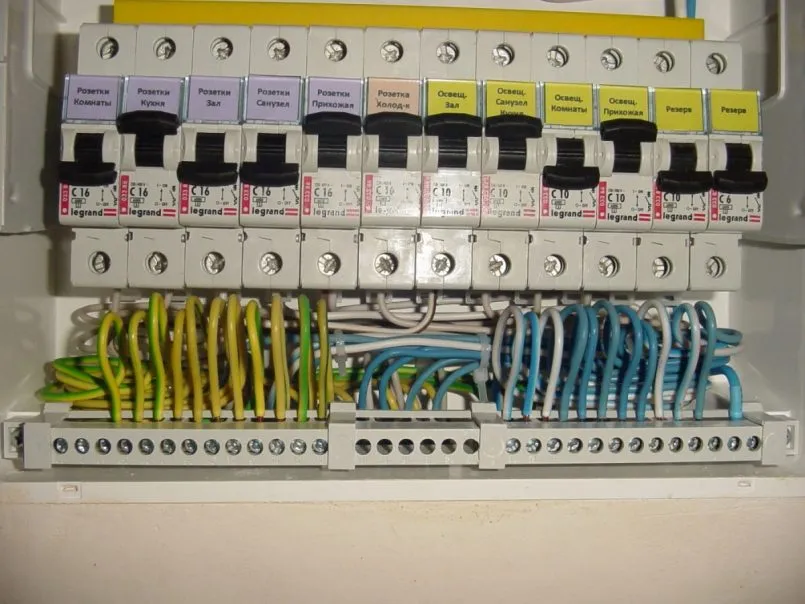

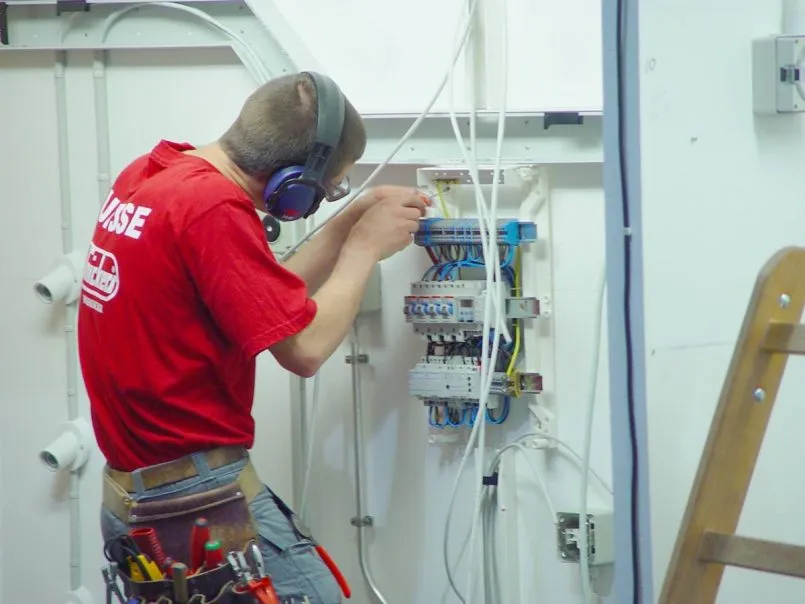

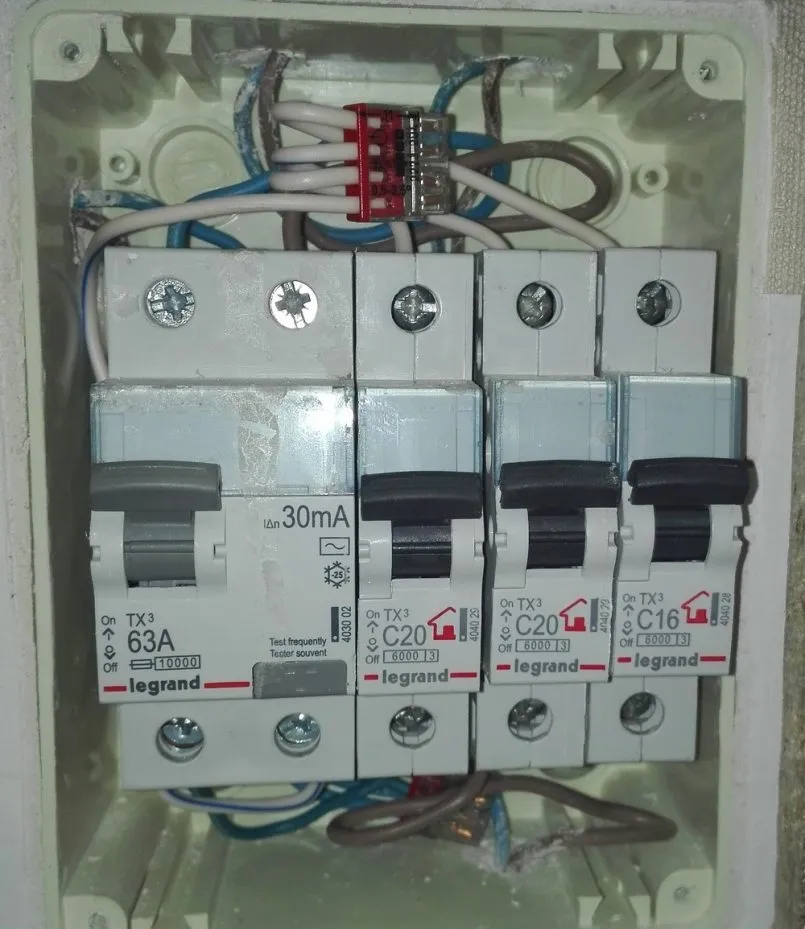

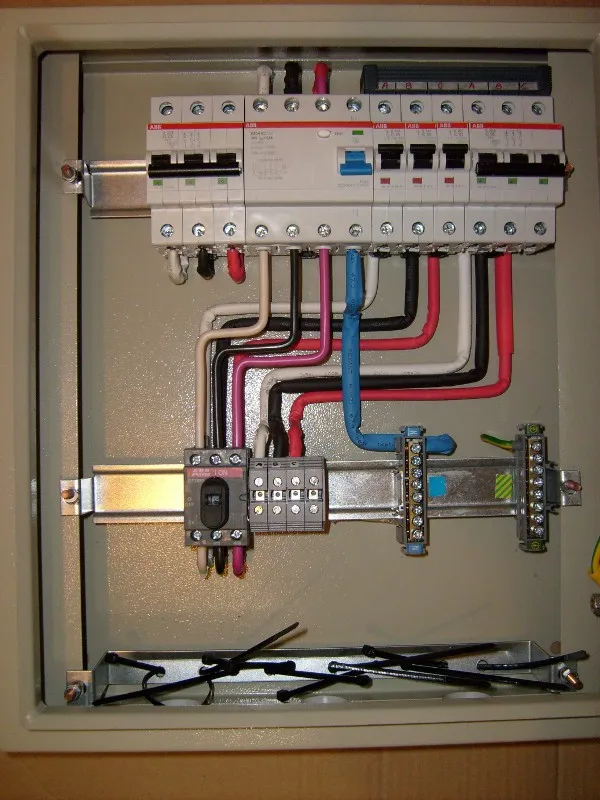

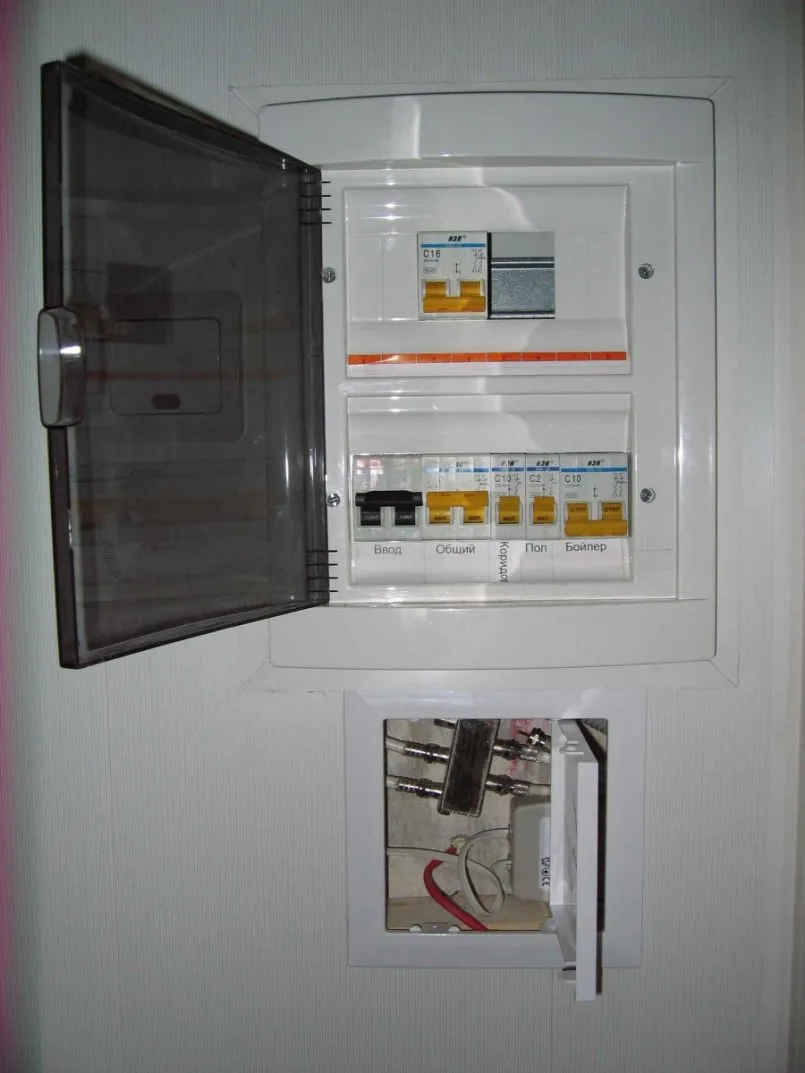

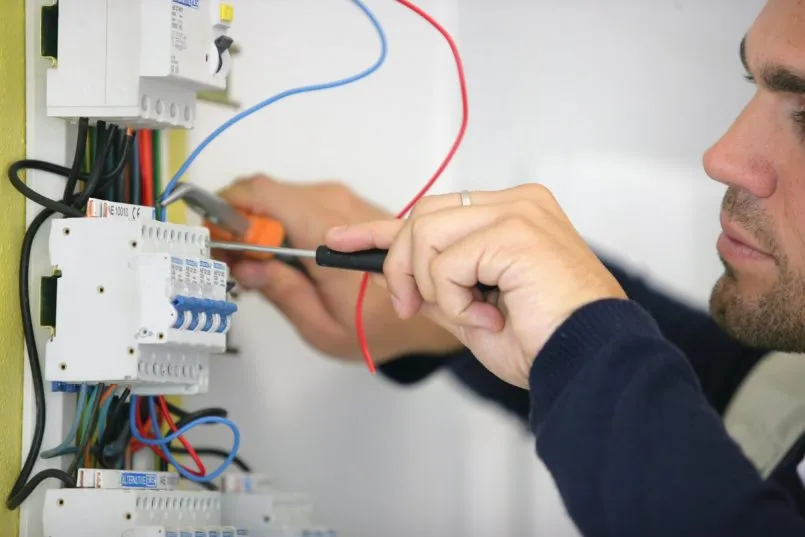

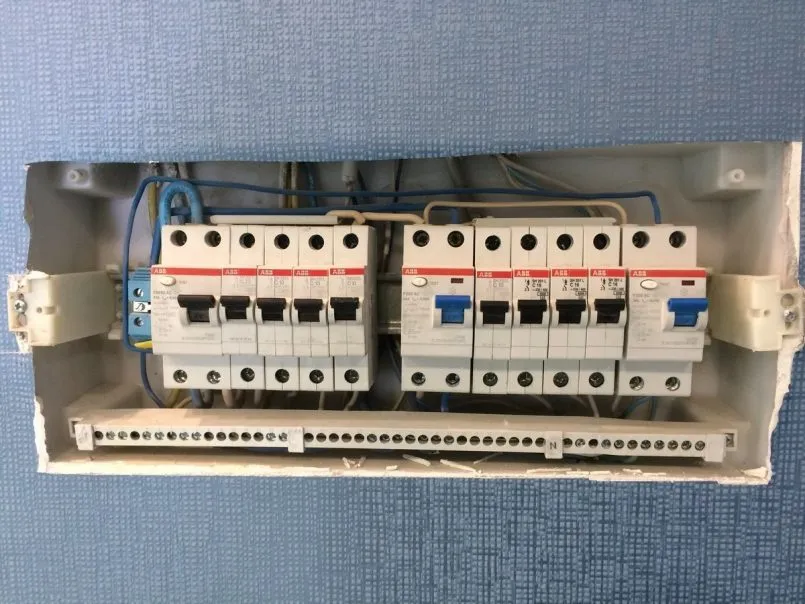

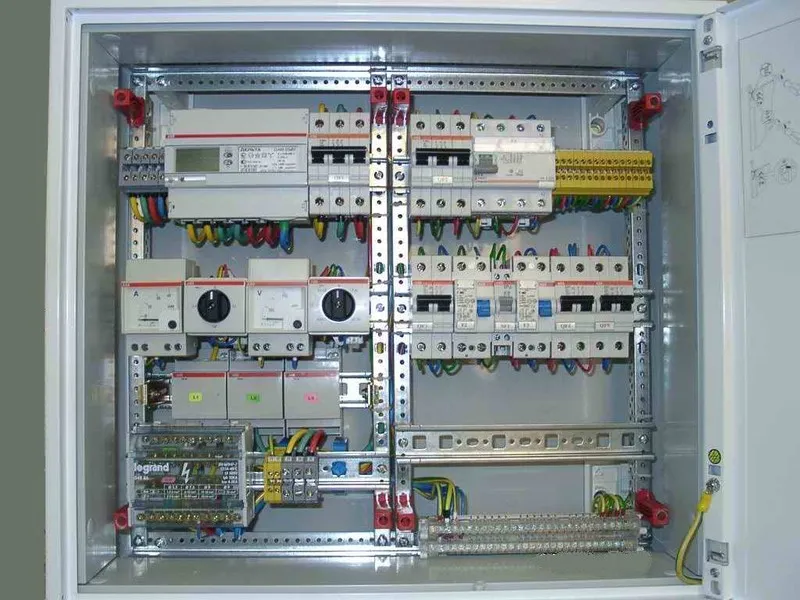

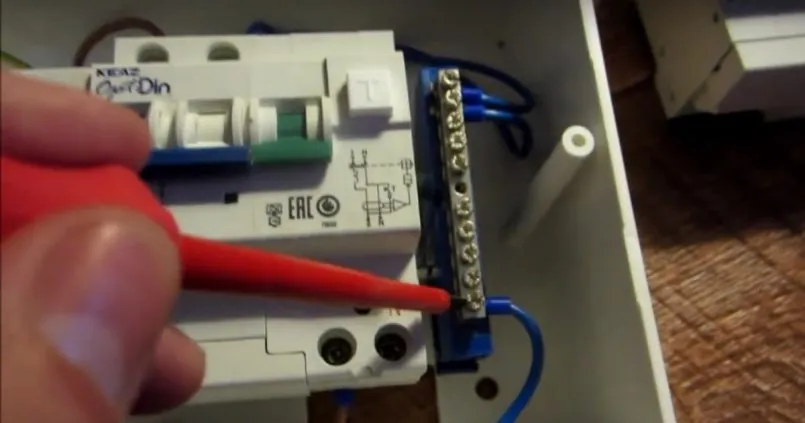

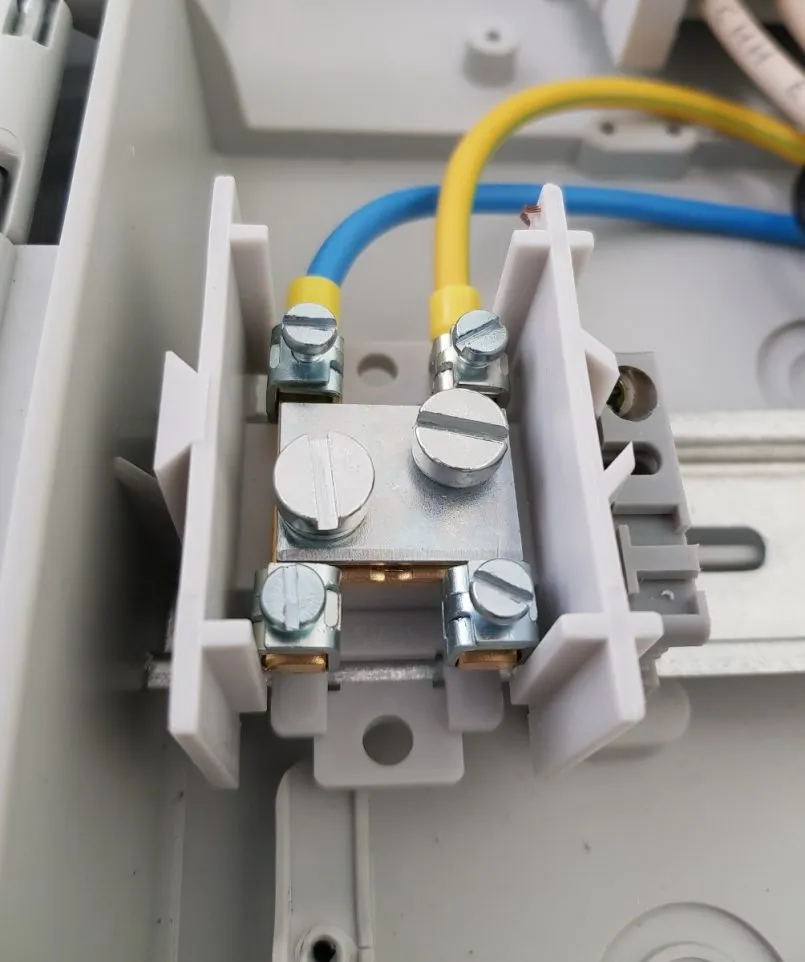

Фото подключения автомата в щитке

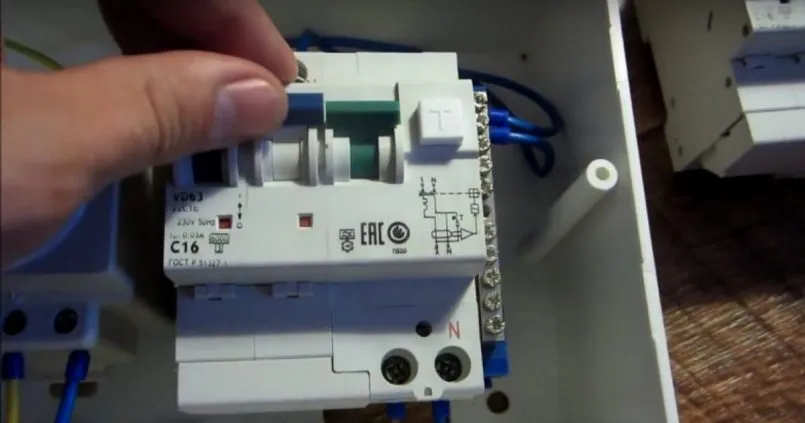

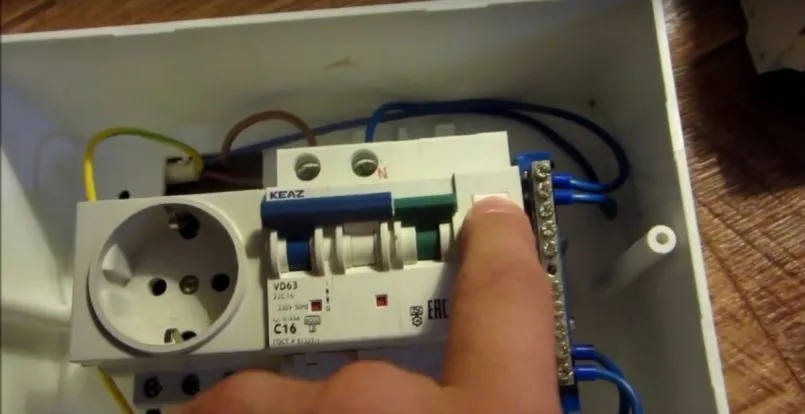

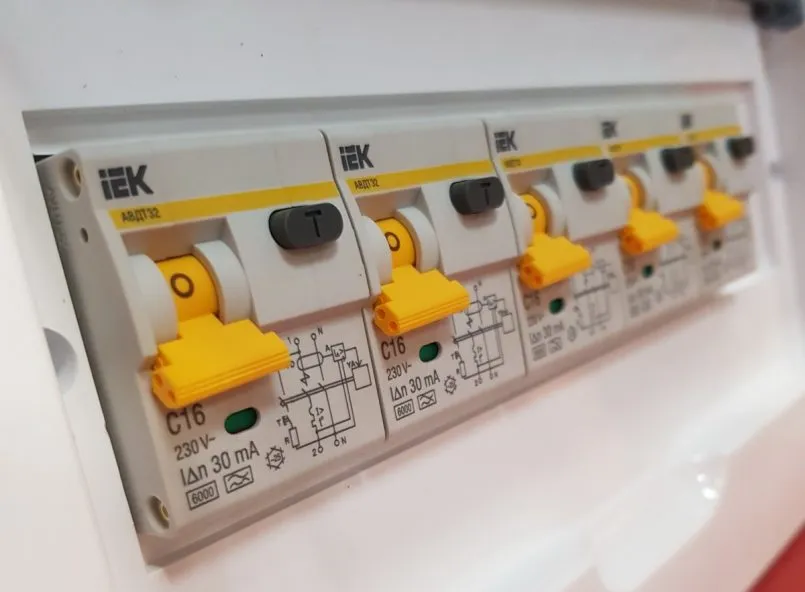

Что такое диф автомат в электрике?
Дифференциальный автомат (Диф автомат) — это электрический прибор, который используется для защиты электрических цепей от перегрузок и коротких замыканий. Дифференциальный автомат отслеживает разность между токами во входящей и исходящей цепях и срабатывает, если эта разность превышает заданное значение.
Одна из главных задач дифференциального автомата — это предотвращение поражений электрическим током, обусловленных наличием утечки тока через тело человека, например, в случае случайного прикосновения к голым проводам. Дифференциальный автомат в таком случае быстро отключит электропитание и предотвратит ущерб для здоровья.
Дифференциальные автоматы могут быть однофазными или трехфазными, иметь различные номинальные токи и срабатывать при разных уровнях токовой защиты. Они широко используются в электроустановках для обеспечения безопасности и защиты электрических устройств от повреждений.
