Подключение 380 Вольт в частном доме и необходимая документация

09.09.2023 alex

В наши дни надежная и хорошо продуманная система электроснабжения является неотъемлемой частью жизни. Если при покупке квартиры эта задача, как правило, решается застройщиком, то для обеспечения электроэнергией частного дома предоставляется некоторая свобода выбора.

Один из вариантов — установка трехфазного ввода в частный дом.

Оформление разрешительной документации

Выбирая тип ввода, необходимо убедиться в технической возможности трехфазного подключения. Если технически это осуществимо, следует обратиться в ближайшую электроснабжающую организацию, за получением технических условий. При этом потребуются следующие документы:

заявка на подключение;
план участка, с расположением энергоприемников, или проект электроснабжения;
документы, подтверждающие право собственности на дом (участок);
разрешение на строительство, если технологическое подключение осуществляется на этапе строительства;
доверенность, если документы подает представитель заказчика.

Энергоснабжающая организация выдает технические условия, которые должны быть выполнены домовладельцем. В границах участка, работы выполняются самостоятельно, или за собственные средства, за его границами – сетевой компанией. После выполнения работ, указанных в техусловиях, представитель энергоснабжающей компании проводит осмотр и подключение дома к электросетям. Факт подключения подтверждается актом о его выполнении. Соответствующим актом разделяется и эксплуатационная ответственность сторон. Заключение (или изменение) договора энергоснабжения, завершает юридическую процедуру.

Преимущества и недостатки трехфазной системы электроснабжения

Для ввода электроэнергии в частный дом, чаще всего пользуются трехфазным питанием, так как оно выигрывает в сравнении с однофазным.

Такое питание может позволить:

использование трехфазных двигателей и других электроприемников;
при использовании большого числа электроприборов, существует возможность их распределения на три фазы, таким образом, уменьшая нагрузку на каждую из фаз;
допускает использование кабеля ввода с меньшим сечением;
в результате обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
значительно уменьшается риск пожаров.

И все-таки, наряду с такими положительными сторонами, имеется и ряд отрицательных моментов:

при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены. Это обусловлено размерами счетчика и устройства защитного отключения;
напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое безопасное напряжение;
монтажные работы, связанные с проводкой, будут намного сложнее;
особое внимание должно быть уделено проводке общего нуля, поскольку в случае его обрыва в фазах образуется перенапряжение, что неизбежно приведет к выходу из строя всех устройств на этой фазе;
схема проводки содержит намного больше линий, таким образом увеличивается необходимое количество автоматов.

Ввод трехфазного напряжения в строение

Устройство трехфазного распределительного щита, сложнее, чем однофазного, и потребует больше места. Счетчик и четырехполюсной вводной автомат, имеют большие габариты, чем при вводе 220 В. Также следует предусмотреть место для установки УЗИП (устройств защиты от импульсных перенапряжений) и защиту от перенапряжения 380 В (актуальна при авариях на нулевом проводнике сети). В щит заводится и шина защитного заземления. Вводное УЗО выполняет противопожарную функцию, его номинал выбирается 300 мА.

Что влияет на стоимость монтажа

Большое число интернет-ресурсов частных строительных и ремонтных компаний публикует прайс-листы выполняемых работ. Это помогает сориентироваться в стоимости запланированных работ. Есть и отдельные сайты, предлагающие сравнение цен на работы от разных фирм. Кроме того, можно промониторить объявления самостоятельных специалистов. В обоих случаях принимайте во внимание отзывы и наличие опыта. Эти факторы повлияют как на результат, так и на ценник.

Профессионал должен помочь в составлении плана, расчете мощности и подборе материалов. Как правило, у мастеров уже есть необходимые инструменты: перфораторы, шуруповёрты, рулетки, плоскогубцы и т. д.

Цены на монтаж проводки дома отличаются от цен на те же работы в квартире. Об этом нужно помнить.

Расчитывая общие затраты на работы по проведению электричества стоит принимать во внимание многие моменты.

Стоимость щитка и его установки может варьироваться от 300 до 6 000 руб. Цена зависит от типа и качества изделия и количества устанавливаемых модулей (чем больше комнат и мощной техники в доме, тем оно выше). Стоимость счетчика и автоматов (их обычно два) может быть от нескольких сот до нескольких тысяч рублей.

Для электропроводки используют трехжильный кабель из алюминия или меди. Алюминиевые выйдут дешевле, но работать с ним неудобно и он не подойдет для деревянного дома. Диаметр и сечение кабеля узнают исходя из нагрузки. Усиленная изоляция потребуется в условиях повышенной влажности. Цена кабеля от 100 до 300 рублей за метр. Необходимо рулеткой измерить расстояния на которых будет лежать кабель и прибавить к нему 15% — это необходимый запас. Стоимость работ по монтажу от 20 до 50 рублей за пог. метр.

Стоит учесть количество и стоимость необходимых для установки в доме розеток и выключателей. Цена розетки приблизительно 200-800 рублей. Цена выключателя от 70 до 500 рублей. Всё зависит от выбранного дизайна, функционала и качества.

Расходы на услуги монтажа будет зависеть и от того, какой вариант выберет хозяин дома: должна ли быть проводка на виду или скрыта от глаз. Второй вариант выбирают чаще и цена у него выше.

Проводка электричества в частный дом

Разберем наглядную схему подробно

Электропитание квартиры трехфазное 380 Вольт. Электропроводка запланирована пятипроводная с тремя фазными рабочими проводниками (L1;L2;L3),нулевым рабочим проводником (N) и защитным проводником (PE).

На вводе электропитания установлен трехфазный вводной автомат защиты(8).Он отключает три рабочих фазных проводника от внешнего электропитания.

Нулевой рабочий проводник подключается непосредственно к электросчетчику(9).Электросчетчик(9) трехфазный.

Электропроводка квартиры, дома защищается общим автоматом защиты (6).Общий автомат защиты 4-х (четырех) контактный. Он защищает электропроводку квартиры от тока короткого замыкания и перезагрузки сети. Также автоматом защиты можно принудительно отключить всю электропроводку квартиры, дома от электропитания для проведения технических работ.

В электрощите (1) электропроводка разделена на отдельные группы электропитания. Разделение на группы происходит на трех коммутационных шинах (2).Фазные провода от общего автомата защиты подключаются к этим трем раздельным шинам. Шины называются фазные. Нулевой рабочий проводник подключается к нулевой рабочей шине (2 A).Для подключения защитных проводников предназначена отдельная шина, называемая шиной заземления (2B).

Разводка 380 вольт в частном доме

Эта-же схема в НОВОМ окне .Формат:752×726 точек.

Примечание: При комплектации электрощита лучше приобретать шины, выполненные в защитных корпусах. Вообще коммутационные шины, иногда их называют колодки, производятся в защитных диэлектрических (не проводящих электричество) корпусах и открытые. Так как рассматриваемый электрощитов должен устанавливаться жилом помещении для защиты от случайного прикосновения к токоведущим шинам лучше использовать шины в защитном корпусе.

И еще одно. На наглядной схеме электрощита контактные шины фазных(2) и нулевого (2A)проводников показаны вместе. При реальном монтаже лучше эти шины разнести по щиту. Фазные шины установить вверху корпуса электрощита, нулевую рабочую шину и шину заземления справа и слева или внизу корпуса электрощита.Читайте статью: Установка распределительного щита.

Электропитание, бытовых приборов и оборудования квартиры, дома (7) разделено на группы. Электропроводку каждой группы защищает общий групповой дифференциальный автомат защиты(4).Дифференциальный автомат это автомат защиты и УЗО (устройство защитного отключения) в одном корпусе.

Важно! Электропроводка при трехфазном электропитании должна равномерно распределяться по трем фазам. Каждая фаза должна запитывать электрооборудование одинаковой суммарной мощности. Неравномерное распределение иначе перекос фаз приведет выходу из строя бытовых электропириборов, а может и к аварийным ситуациям. Что, конечно же, недопустимо.

От общих групповых дифференциальных автоматов, каждая электроцепь группы защищается однополюсными автоматами защиты (5).Исключение составляет отдельная выделенная группа для питания электроплиты(3).Для элетрплиты автомат защиты двух плюсной (фаза, ноль).

Вся электропроводка должна выполняться трехпроводным электрокабелем с третьим защитным, зазамляющим проводником. Каждая розетка в помещении имеет заземляющий контакт, и даже освещение помещения запланировано с защитным заземлением корпусов. По-нашему ПУЭ (правил устройства электроустановок) это конечно лишнее, но стандартам МЭК (международная электротехническая комиссия) эта схема вполне соответствует. Правда нужно помнить, что электропитание осуществляется по схеме TN, с глухозаземленной нейтралью трансформатора подстанции.

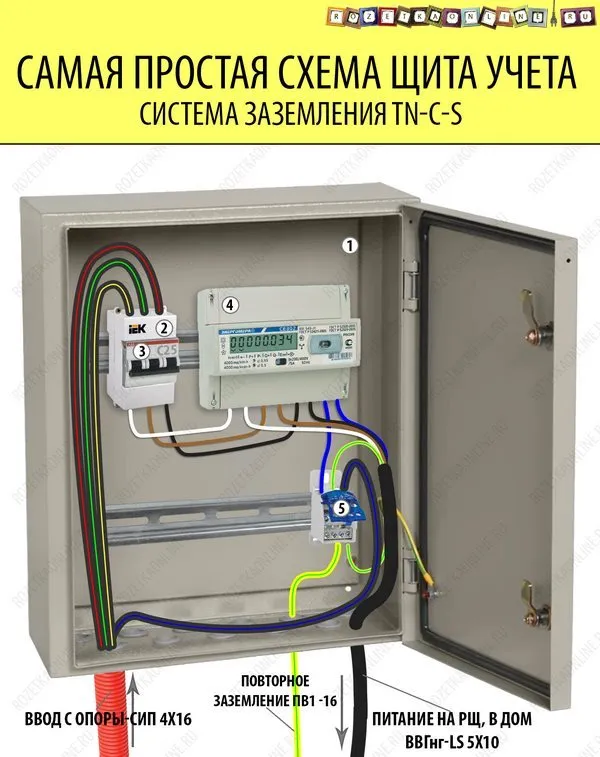

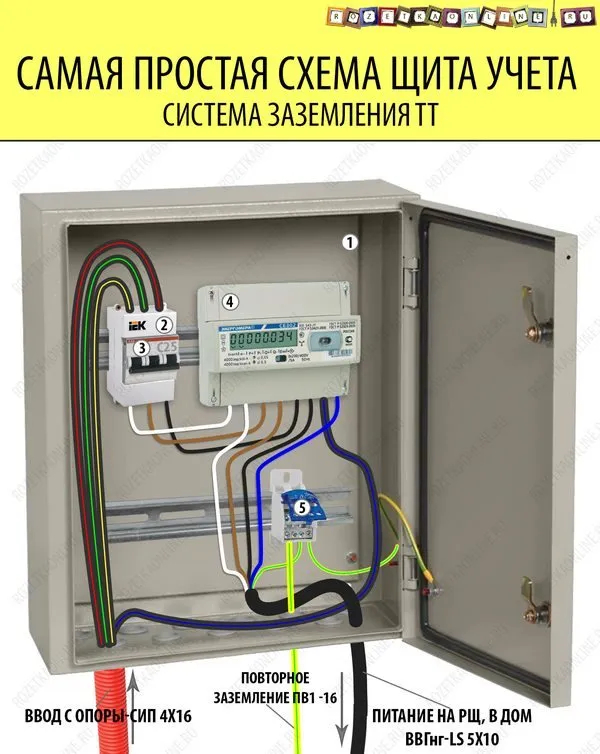

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

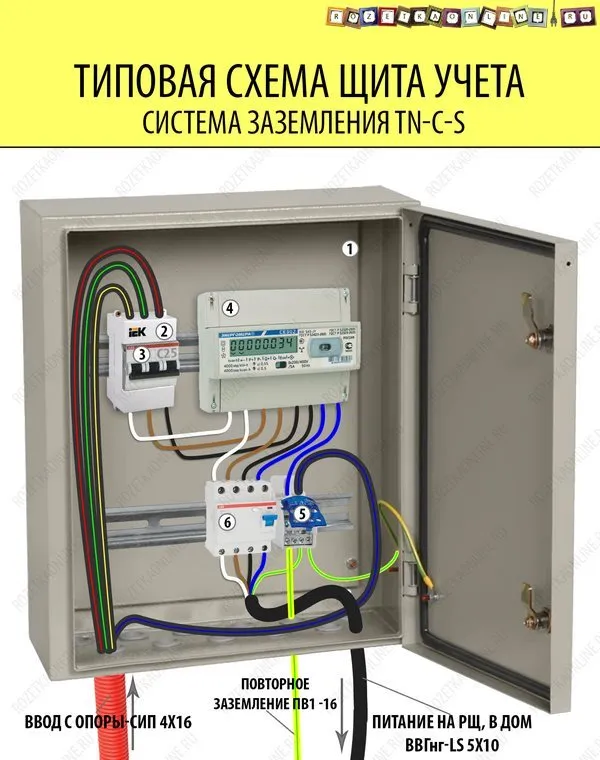

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

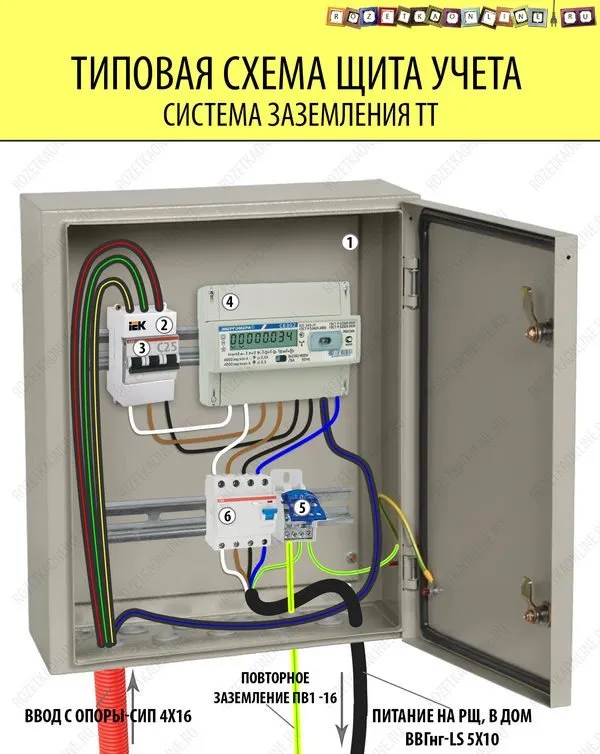

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Проводка своими руками

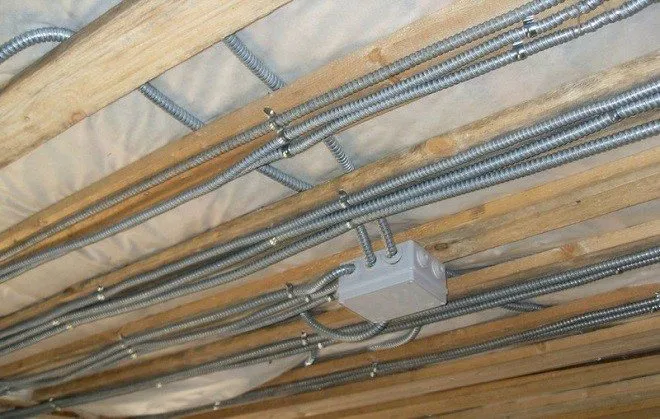

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

Проводка в доме своими руками: схема, пошаговая инструкция по монтажу

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
все места соединений должны быть сделаны в монтажных распределительных коробках;
горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным. Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный. Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

При подборе материалов учитываются такие нюансы:

Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
Все точки проводки, в том числе розеточно-осветительные, заземляются.
Разрешено применять трех-, четырехжильный провод.
Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.
