Подключение трехклавишного выключателя — подробное руководство

Подключение трехклавишного выключателя — подробное руководство

Три свободных провода из распределительной коробки соединяются с выходами прибора при подключении 3-клавишного выключателя с розеткой. Рекомендуется использовать этот тип выключателя, если в вашем доме имеется открытая электропроводка.

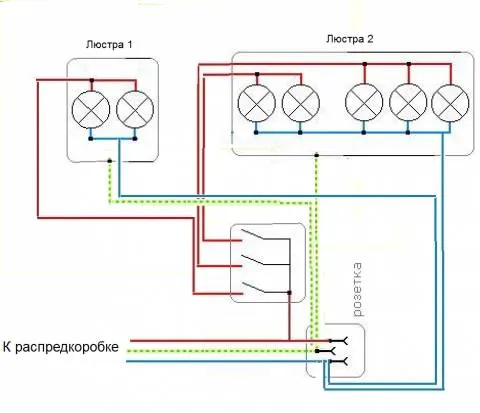

Как подключить трехклавишный выключатель с розеткой Legrand Часть вторая

Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый. На фото ниже я схематично нарисовал все жилы.

Выключатель с тремя клавишами — четыре провода Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже вместо установки трех отдельных изделий будет задействован всего один. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации.

Трехклавишные выключатели с розеткой На такой случай производители уже придумали и выпускают тройной выключатель с розеткой.

При правильной организации осветительных приборов, использование трехклавишного выключателя позволяет также экономить на электричестве.

Схема подключение трёх проходных выключателей.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Преимущества

От монтажа такого тройного выключателя вы получите одни преимущества:

1. Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
2. Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
3. В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
4. Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Виды

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер. Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Подключаем к сети

Для эффективной и оптимальной работы устройства нужно грамотно подобрать подходящую схему трехклавишного выключателя. В любом случае из стены должно выходить четыре жилы: одна – фазная (чаще проводится отдельно) – “отправляется” в распределительную коробку, а остальные три жилы (помечены на схеме разными цветами) соединяются с группами лампочек.

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Также при открытом доступе в щиток посторонних лиц рекомендуется предупреждать остальных жильцов и соседей о проведении ремонтных работ с электричеством, а еще лучше – повесить предупреждающую табличку на видном месте.

Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

• Убедиться в отсутствии напряжения, применив индикаторную отвертку.
• Определить, где в приходящей проводке фаза, ноль и заземление (если соблюдалась маркировка при прокладке сети, то синим обозначается нулевой, зеленым – защитный, в противном случае придется включать сеть и определять фазу индикаторной отверткой).
• Зачистить все провода на один сантиметр.
• Фазу питающего провода из распределительной коробки подключить на общий контакт устройства (одиночный сверху).
• Ноль основного провода соединить с нулевыми проводниками всех групп освещения.
• Закрепить попарно оставшиеся жилы: один провод выключателя с одним светильником, второй – со вторым, третий – с третьим.
• Проследить, чтобы винты и клеммы прилегали к проводам плотно, для чего можно попытаться “расшатать” их.
• Соединить провода желательно клеммами WAGA и выполнить обычную скрутку с изолирующей лентой.
• Вставить сердцевину выключателя в подрозетник.
• Зафиксировать устройство винтами или специальными “лапками”.
• Проверить правильность подключения, сверившись со схемой.
• Закрепить защитную крышку.
• Вставить сначала боковые клавиши (важно не промахнуться мимо размещенных пазов и кнопок), а следом установить центральную пластину.

( 1 оценка, среднее 5 из 5 )

Как распределить освещение на потолке?

Распределение освещения на потолке зависит от многих факторов, таких как функциональное назначение комнаты, ее площадь и форма, высота потолка, а также индивидуальные предпочтения владельца помещения. Однако, существуют несколько общих принципов, которые можно использовать для эффективного распределения освещения на потолке.

1. Основной источник света. В каждой комнате должен быть основной источник света, который обеспечивает достаточное освещение для выполнения основных задач, таких как чтение, приготовление пищи, работа на компьютере и т.д. Это может быть потолочный светильник, люстра или встраиваемые светильники.

2. Дополнительные источники света. Дополнительные источники света помогают создать настроение, укрепить декоративный эффект и подчеркнуть определенные области в комнате. Это могут быть направленные светильники, подсветка для книжных полок или картин, светильники для настольных ламп и т.д.

3. Равномерное распределение света. Равномерное распределение света помогает создать более комфортную атмосферу и избежать теней и затемненных участков на потолке. Равномерное распределение света можно достичь при помощи встроенных светильников или используя светильники с оптическими системами, которые рассеивают свет по всей поверхности потолка.

4. Использование цветового света. Цветовой свет может быть использован для создания определенной атмосферы в комнате. Например, теплый свет создает более уютную атмосферу, в то время как холодный свет дает более яркий и бодрящий эффект. Цветовой свет может быть использован для подсветки декоративных элементов, таких как картин или скульптуры, или для создания фона для видеопроекций.

5. Выбор правильных типов источников света. Для получения наилучших результатов, рекомендуется выбирать источники света с различными характеристиками, такими как яркость, цветовая температура и угол освещения. Это позвол

Более традиционный вариант распределения освещения на потолке — это использование точечных светильников, которые могут быть размещены в ряды, круги или другие формы. Точечные светильники обычно устанавливаются в потолок с помощью специальных вкладных коробок, которые могут быть скрыты в гипсокартонном потолке. Кроме того, точечные светильники могут быть установлены в кассетных потолках или других встроенных потолочных системах.

Если вы предпочитаете более эстетически привлекательное решение, можно использовать световые ленты, чтобы создать нежное, равномерное освещение. Световые ленты могут быть установлены вдоль границ потолка или вдоль других линий, чтобы создать привлекательный дизайн.

Еще один вариант — использование подвесных светильников. Они могут быть размещены в ряды или группы, чтобы создать равномерное освещение или направить свет на определенные участки комнаты. Подвесные светильники могут быть выполнены в разных стилях и материалах, таких как металл, стекло, дерево или текстиль, что позволяет выбрать светильник, подходящий к дизайну вашей комнаты.

Кроме того, стоит учитывать функциональность освещения, например, в зависимости от того, какая деятельность будет происходить в данной зоне комнаты. Например, для рабочего места или кухни рекомендуется яркое освещение, а для спальни — более мягкое и расслабляющее освещение.
