Автоматические выключатели конструктивно гораздо более сложны, чем предохранители, так как они объединяют в себе функции выключателя и расцепителя. Выбор линейных автоматических выключателей осуществляется на тех же основаниях, что и выбор вводных автоматов, и эти параметры приведены в таблице 7.4.

Номинальным током автомата Iном.аназывается наибольший ток при котором автомат может длительно работать без повреждений.

При выборе вводных автоматов следует придерживаться следующих требований:

а) номинальное напряжение выключателя не должно быть ниже напряжения сети

Uном.вUном.с(7.12)

б) при допустимых кратковременных нагрузках защищаемого элемента, автоматы не должны срабатывать, это достигается выбором условия срабатывания электромагнитного расцепителя, по следующему условию

Iном.рас.э (1,25Iпуск), (7.13)

где Iпуск– пусковой ток электродвигательной нагрузки, А.

По [3] принимаем для СП-1 и СП-2 вводные автоматы типа А3744С с номинальным током равным 400 А.

Выбор вводных автоматов представлен в таблице 7.3.

Таблица 7.3 – Выбор вводных автоматов

Проверяемая величина	Расчётные параметры	Тип автомата	Номинальные параметры	Формула для проверки
Номинальное напряжение	Uр = 0,4 кВ	А3744С	Uном = 0,4 кВ	Uном > Uр
Номинальный ток	Iр1 = 12,89 А		Iн1 = 400 А	Iном > Iр
Iр2 = 16,56 А		Iн2 = 400 А
Ток срабатывания расцепителя	Iр.р1 = 963 А		Iн.р1 = 2800 А	Iн.р > Iр.р
Iр.р2 = 1203,7 А		Iн.р2 = 2800 А

Линейные автоматы.Для выбора и проверки линейных автоматов используем формулы (7.12), (7.13).

Номинальный ток электроприёмника Iн, А определяем по выражению

(7.14)

где Рн– номинальная мощность отдельного электроприёмника, кВт;

cos– коэффициент мощности этого приемника.

Пусковой ток электродвигателей Iпускпитающих агрегаты находим по выражению

Iпуск=КпIном, (7.15)

где Кп– пусковой коэффициент

Выбор пускателей производится по номинальному току из справочных данных в 2, и представлен в таблице 7.4.

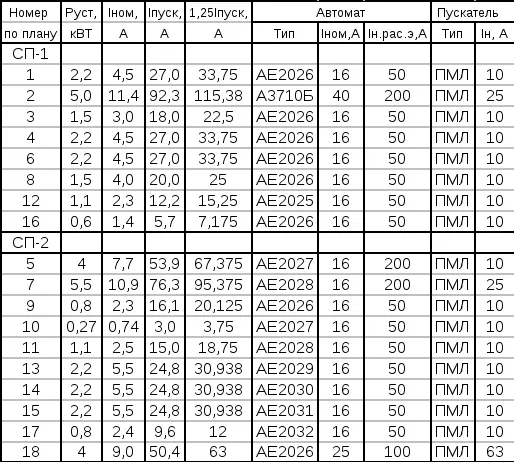

Таблица 7.4 – Выбор распределительной сети, линейных автоматов и пускателей

7.4 Расчёт освещения стержневого участка

Задачей расчёта осветительной установки является определение числа и мощности источников света или определение фактической освещённости, создаваемой с проектируемой установкой.

Выбор светильников определяется характером окружающей среды, требованиями к светораспределению и ограничению слепящего действия, а также из соображений экономии электроэнергии.

В данном проекте необходимо спроектировать освещение крыла здания, размеры которого составляют:

длина Lц= 24 м;
ширина Вц= 12м;
высота Hц= 6 м;

Высота расчётной поверхности hрсоставляет 0,8 метров. Высота свеса светильниковhссоставляет 1,2 метра.

Предлагается освещение участка лампами типа ДРЛ в светильниках РСП20.

Необходимо наметить расположение светильников в цехе. Естественное освещение отсутствует. Расчёт ведём в следующем порядке.

Расчётная высота h, м определяется по выражению

h=H–hр–hс, (7.17)

где H– высота помещения, м;

hр– высота расчётной поверхности, м;

hс– высота свеса светильников, м.

h= 6 – 0,8 – 1,2 = 4 м.

Для принятого светильника, имеющего глубокую кривую силы света (буква «Г» в обозначении светильника), находим значение эпо таблицам, представленным в5и из выраженияэ=Lа/hопределяем расстояние между светильникамиLа, м.

Lа=эh= 14 = 4 м.

При Lа= 4 м в ряду можно расположить 5 светильников, тогда

2l= 24 – 43 = 8 м,

откуда l=4 м.

Принимаем число рядов светильников равным 2, тогда Lб= 6 м;

Lа/Lб= 4/6 = 0,67 < 1,5

Принимаем число светильников на участке равным 10 шт.

При расчёте методом коэффициента использования световой поток в каждой лампе всех светильников, необходимый для создания заданной минимальной освещенности, определяем по выражению

(7.19)

где Eн– норма освещённости по9, лК;

Кзап– коэффициент запаса (принимаем по9равным 1,8);

F– площадь освещаемой поверхности (по заданию, м2);

Z– коэффициент минимальной освещённости (принимаем для ламп ДРЛ равным 1,15);

N– число светильников, шт;

 – коэффициент использования светового потока источника света.

Для определения коэффициента использования светового потока источника света необходимо определить индекс помещения i, который определяется по выражению

(7.20)

При коэффициентах отражения потолка п, стенси расчётной поверхностирравных 50%, 50%, 30% соответственно, коэффициента использования светового потока источника света по9составляет 0,78.

По выражению (6.19) световой поток, необходимый для создания минимальной освещенности составит

По световому потоку в 9подбираем лампу типаДРЛмощностью 700 Вт с номинальным световым потоком равным 35000 лм.

Принимаем к установке лампы ДРЛ700(ртутная, дуговая высокого давления с исправленной цветностью; рабочим током равным 7,5 А и пусковым током 16,5 А; тип цоколя Р40).

Выбор сечений проводников осветительной сети. Питание ламп производится от группового щитка ЩО 3121 с вводными автоматическими выключателями А-3114 и линейными А-1031-11. Щитки устанавливаются открыто возле колонн.

Схема осветительной установки приведена на рисунке 7.1

Рсум=n·Р1 св= 10 · 700 · 0,001 = 7 кВт, (7.21)

Рро=Рсум·Кс ·Кпра= 7 · 0,95 · 1,1 = 7,32 кВт, (7.22)

где Кс– коэффициент спроса (Кс= 0,95 – для производственных зданий, состоящих из крупных пролетов);

Кпра– коэффициент, учитывающий потери в пускорегулирующей аппаратуре (Кпра=1,1 – для ламп типа ДРЛ).

Рисунок 7.1 – Схема осветительной установки

Выбор сечения по току

Выбор сечения по потере напряжения.

В соответствии с производственными условиями сеть электрического освещения выполняется алюминиевыми проводами при допустимой потере напряжения в питающей и распределительной сети Uр=5 %.

Определяем сечение проводников участка I-II(СП1-ЩО).

Расчетный приведенный момент нагрузки с учетом коэффициента приведения от четырехпроводной линии на однофазное ответвление к лампам (α= 1,85)

ΣМ=М+αΣm; (7.23)

где М– сумма моментов данного и всех последующих по направлению тока участков с тем же числом проводов в линиях, что и на данном участке, кВт·м;

m– сумма моментов участков, питаемых через данный участок линий с иным числом проводов, чем на данном участке, кВт·м.

α– коэффициент приведения моментов.

где l– расстояние от СП 1 до ЩО

Сечение проводников участка I-II:

; (7.24)

где Кс– коэффициент, зависящий от схемы и материала проводника.

Принимаем для участка I-IIстандартное сечение 2,5 мм2.

Тогда действительные потери напряжения на участке I-II:

(7.25)

Расчетные потери напряжения на участке II-III:

(7.26)

Сечение проводников на участке II-III:

Принимаем стандартное сечение участка II-III= 1 мм2

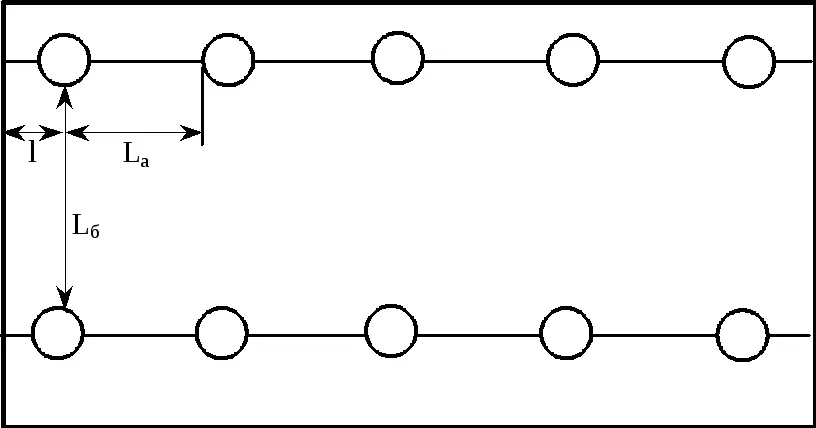

Рисунок 7.2 – Схема расположения светильников
